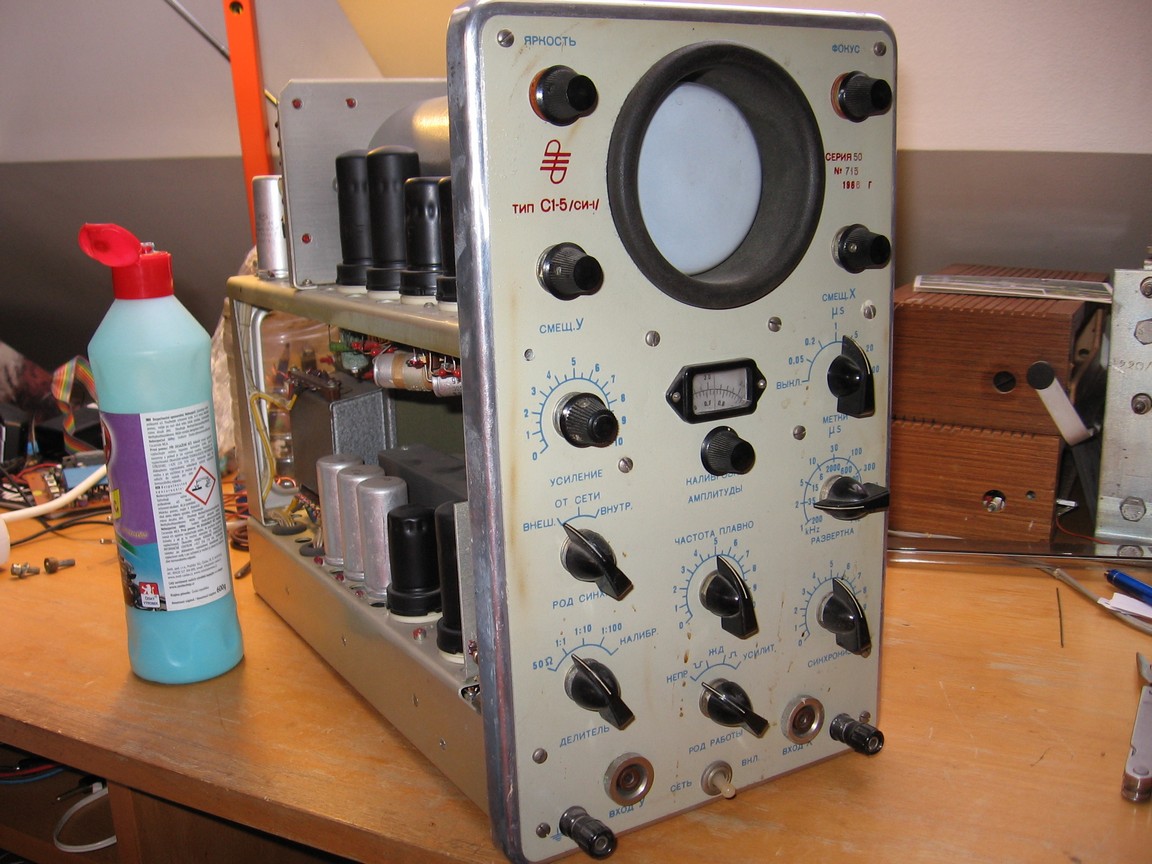

S1-5

Leningradský mechanický závod "Leninec", SSSR, od r. 1960

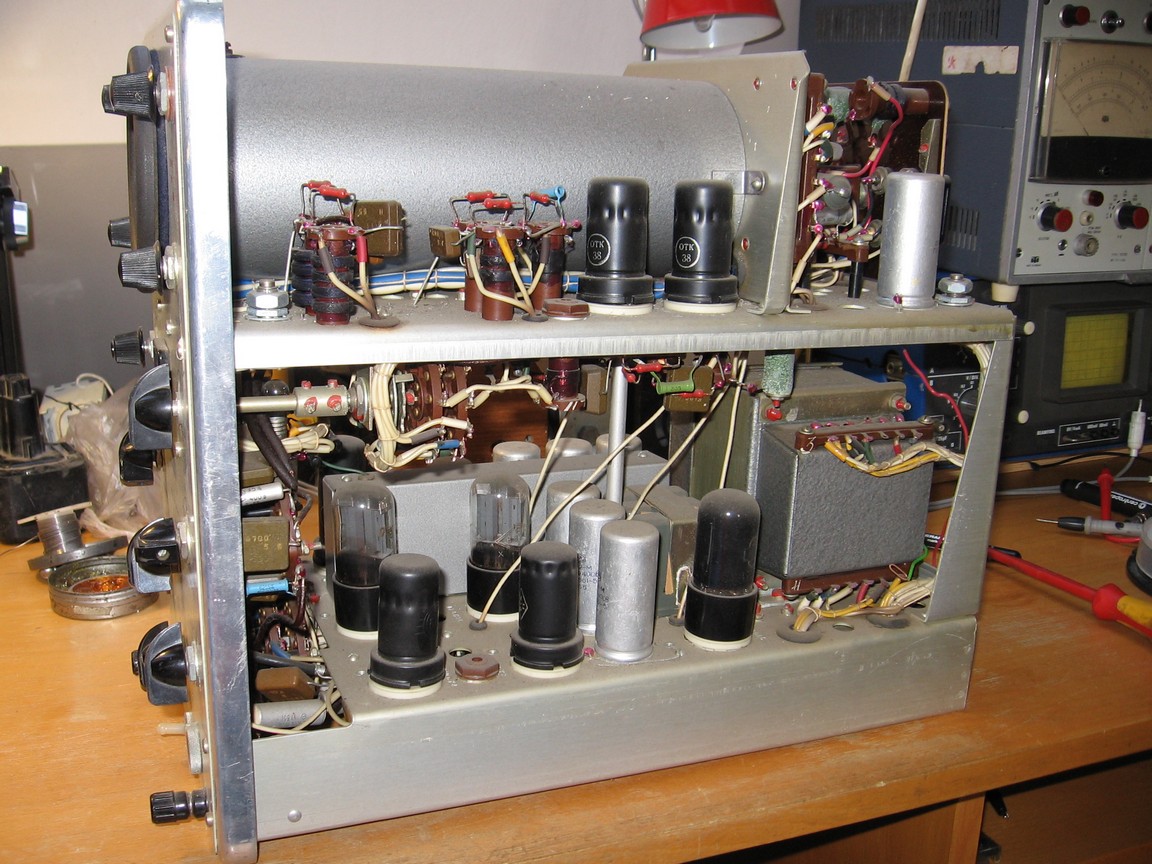

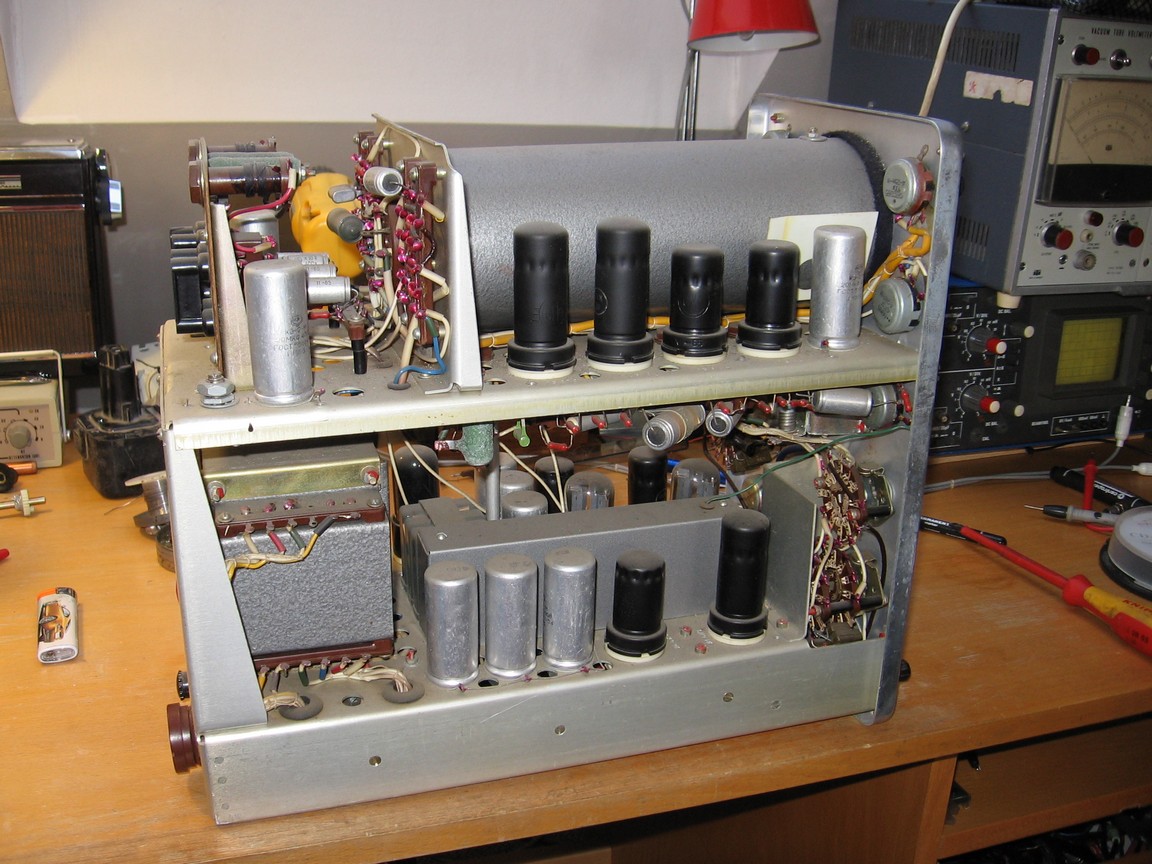

Osciloskop pro impulzní měření osazený elektronkami 5x 6Ж4, 3x 6П9, 2x 6Ж8, 6П6С, 2x 6Н8С, 8ЛО29И, pro napájení ze střídavé sítě. Frekvenční rozsah vertikálního zesilovače 10 Hz - 10 MHz při nižší citlivosti a 10 Hz - 500 kHz při vyšší citlivosti, časová základna volně běžící na frekvenci od 20 Hz do 200 kHz nebo spouštěná náběžnou nebo sestupnou hranou na devíti pevných frekvencích od 1 do 3000 us, generátor jasových značek pro měření délky pulzu běžící na šesti frekvencích od 0,05 do 100 us, kalibrátor pro měření amplitudy se stabilizací žárovkami sloužícími i jako podsvětlení stupnice. Přípojky pro přímé napojení na vychylovací destičky, možnost provozu v režimu XY, vstupní atenuátor 1:1, 1:10 a 1:100 s možnosti připojení terminátoru 50 ohm. Plechová skříň s uchem.

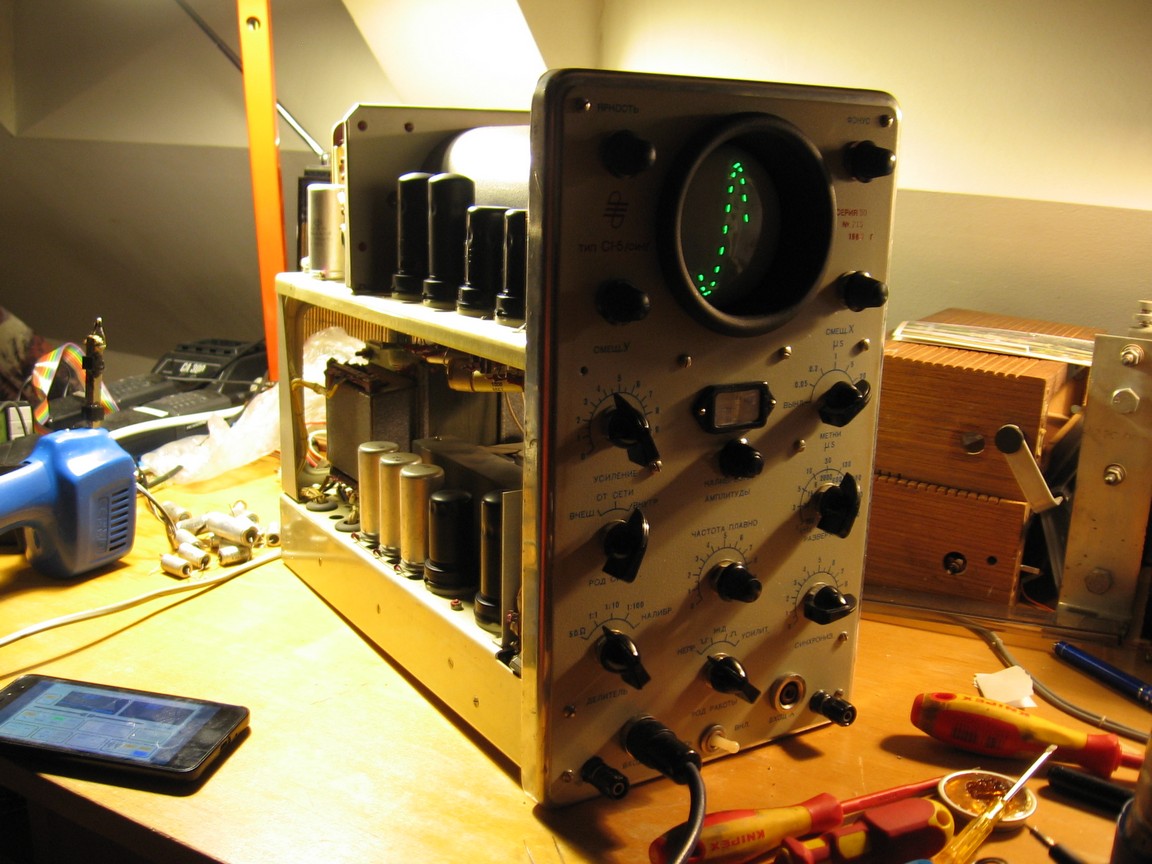

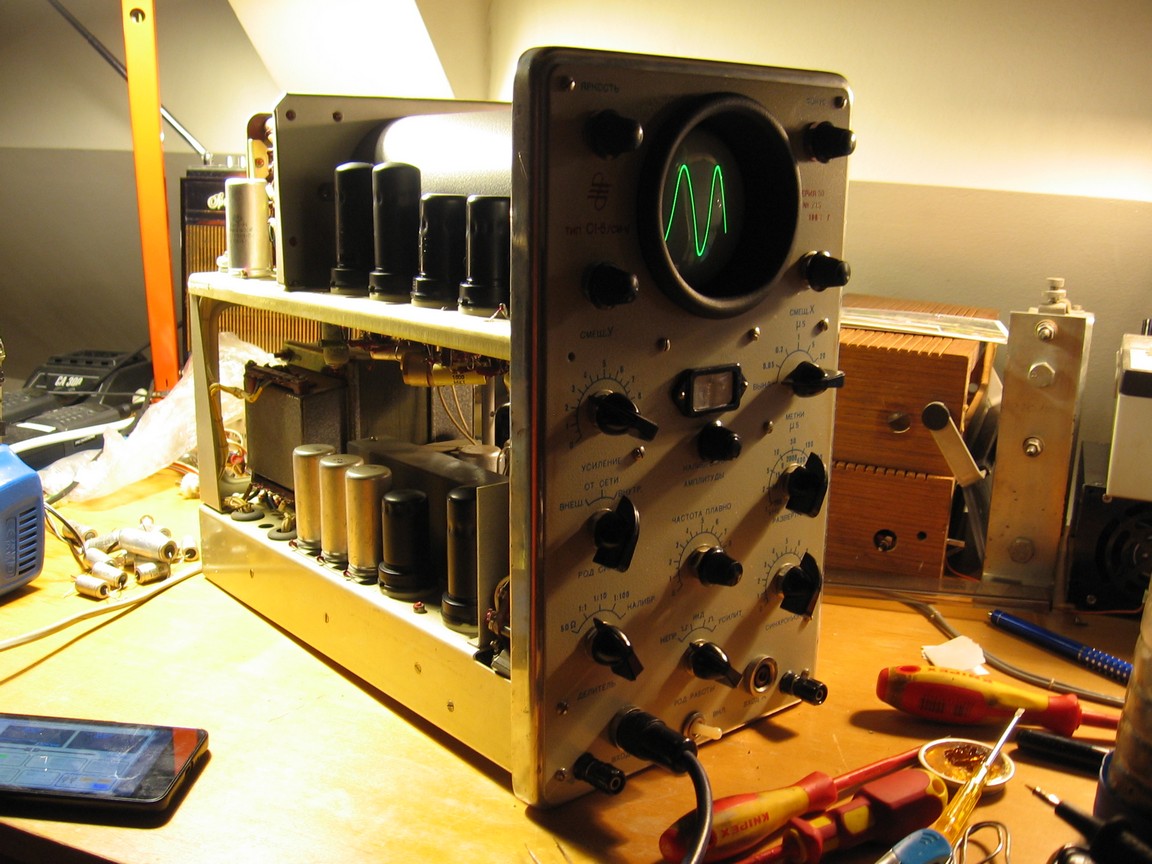

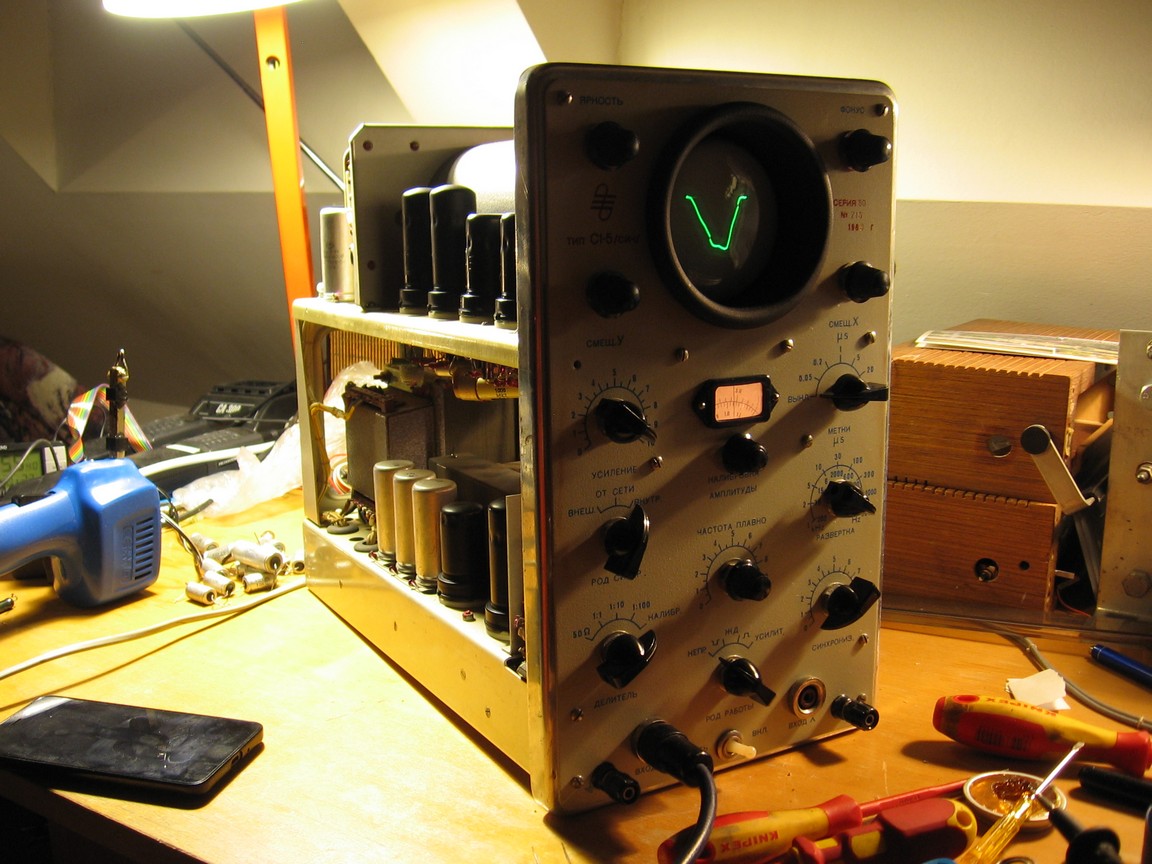

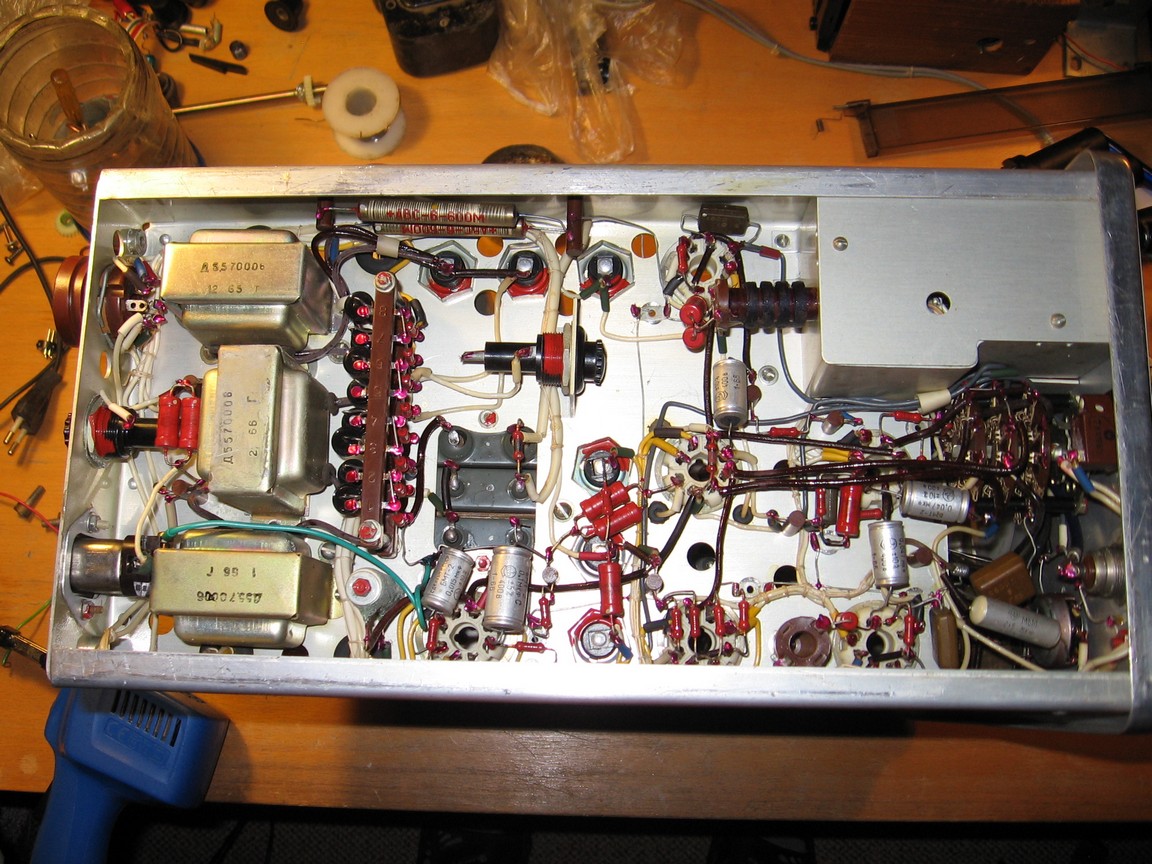

Tento osciloskop jsem získal v roce 2018 od kolegy spolu se dvěma měřicími šňůrami se speciálními koaxiálními konektory. Přístroj byl v zachovalém stavu, jen místo původního síťového konektoru někdo nabastlil teslácký. Pro zprovoznění bylo potřeba vyměnit všechny svitky v hliníkovém pouzdru a jednu slabší elektronku. Ostatní součástky jsou velmi kvalitní a přístroj bez problému začal fungovat. Obrazovka už má slabší jas, ale ostří dobře. Osciloskop je poměrně bohatě vybaven různými funkcemi a není ani příliš těžký, po prvotním ohledání jsem myslel, že je tranzistorový.
