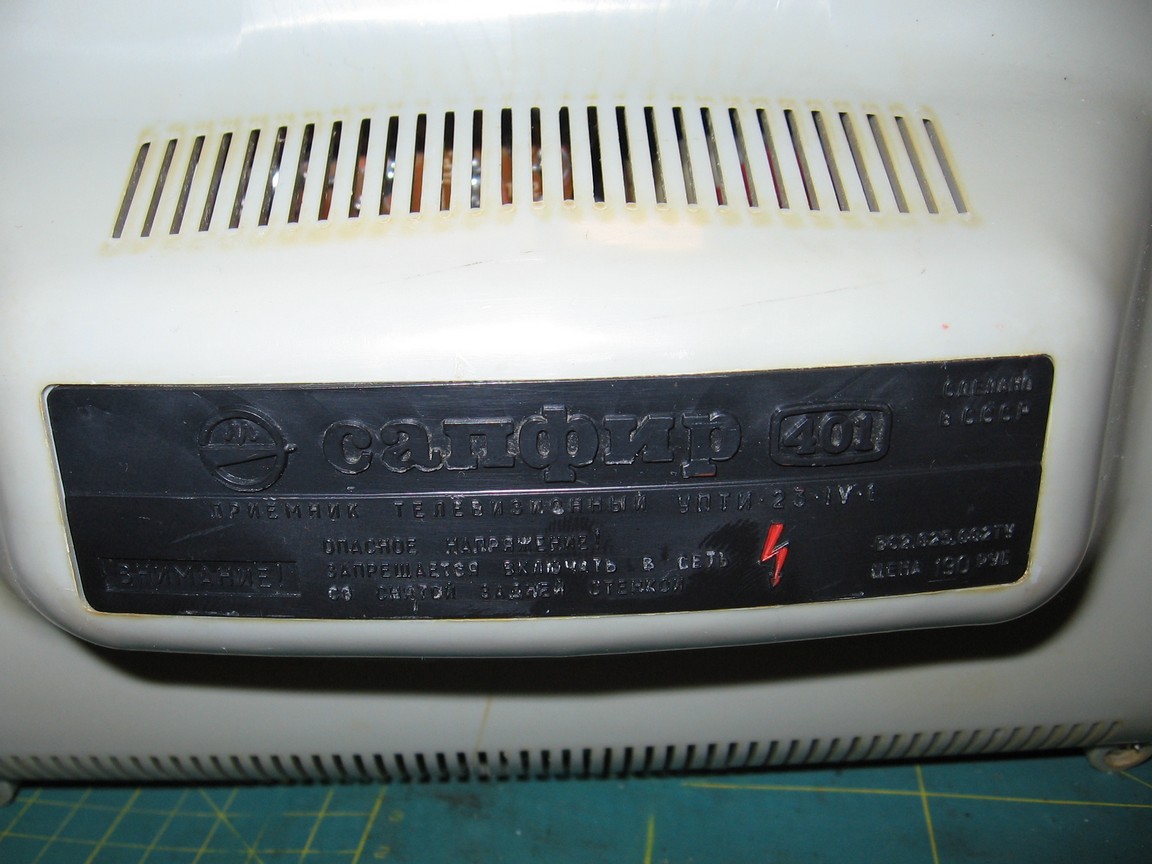

Sapfir 401

Rjazaňský radiozávod Rudá vlajka, SSSR, 1981.

Televizor jsem opravoval pro kamaráda

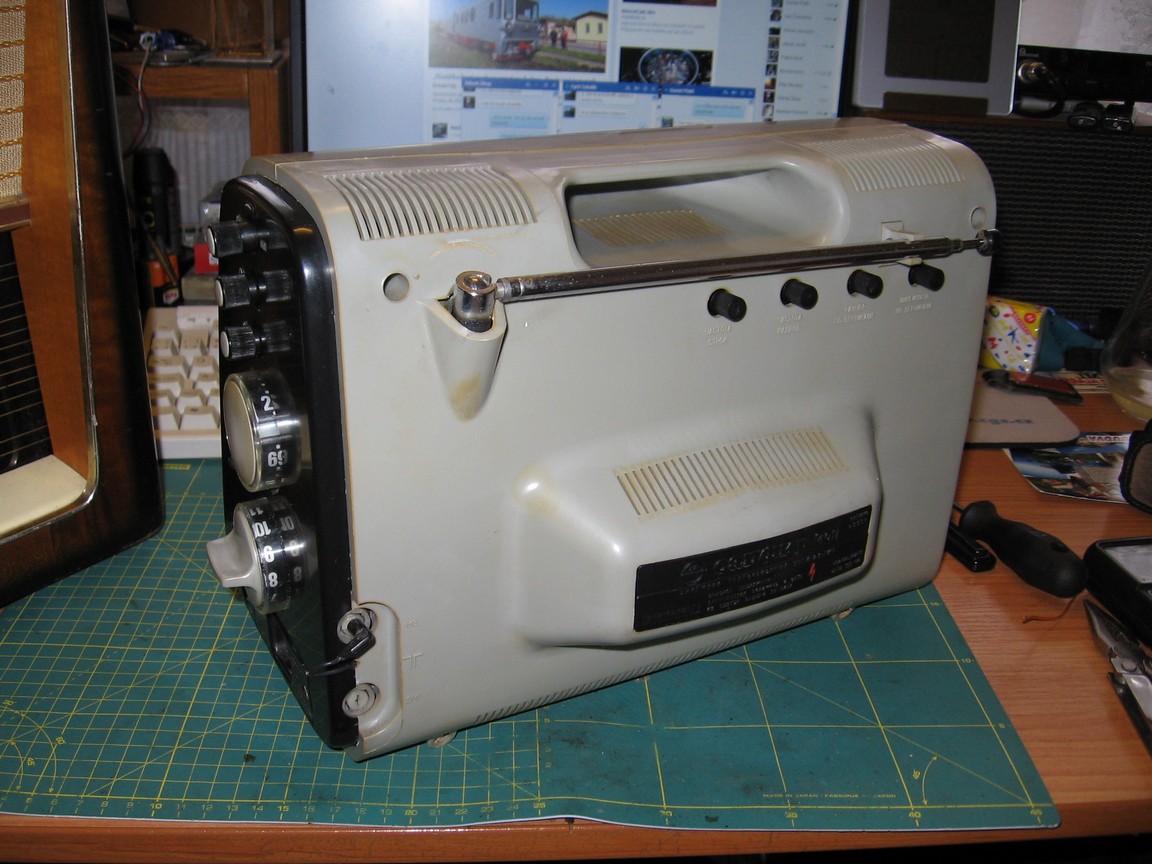

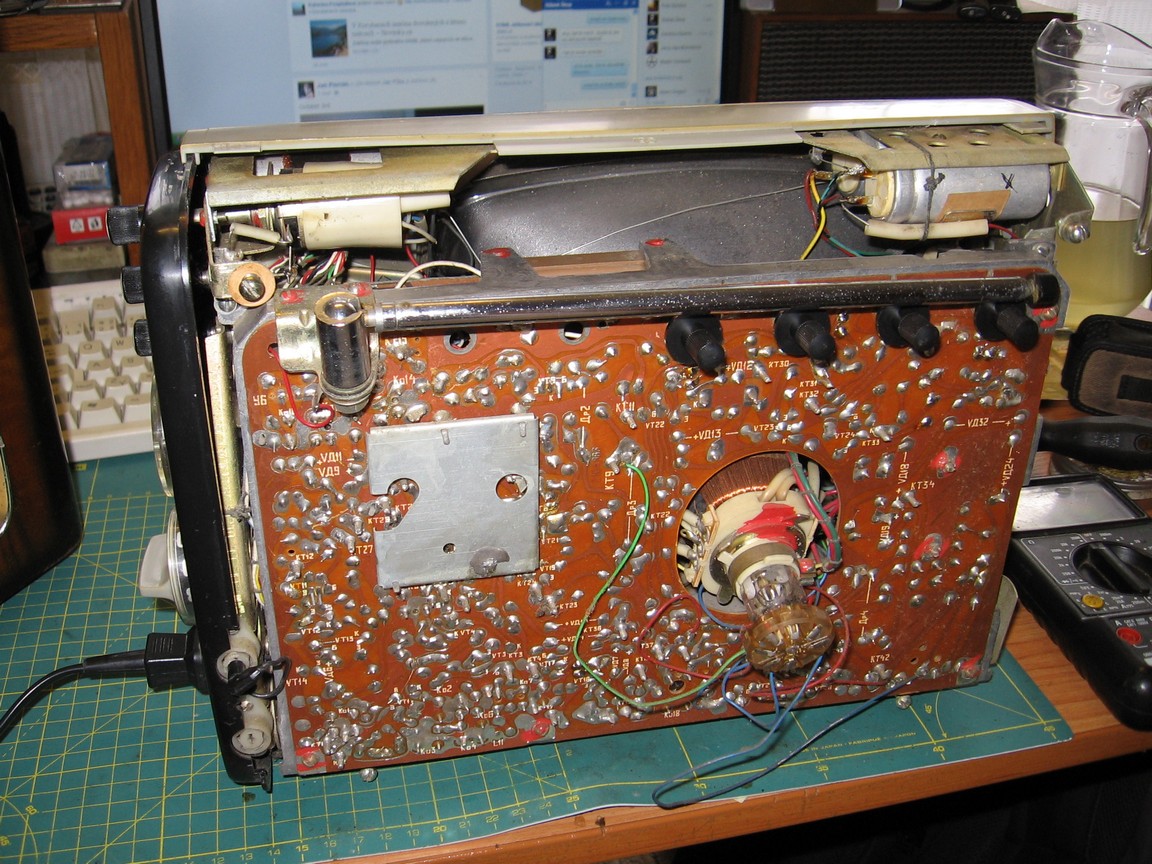

Černobílý televizní přijímač - superhet pro příjem v I. a III. pásmu, osazený polovodiči, pro napájení ze střídavé sítě 220 V nebo ze zdroje 12-24 Vss. Kanálový volič s karuselem, příprava pro montáž voliče UHF, mezinosný příjem zvukového doprovodu dle normy OIRT, kulatý dynamický reproduktor, výstup na sluchátka, teleskopická anténa, obrazovka 23 cm, zdroj se síťovým trafem a spínaným měničem 12-24/12 V. Plechové šasi, litý rám plošného spoje, plastová skříň v různých barvách.

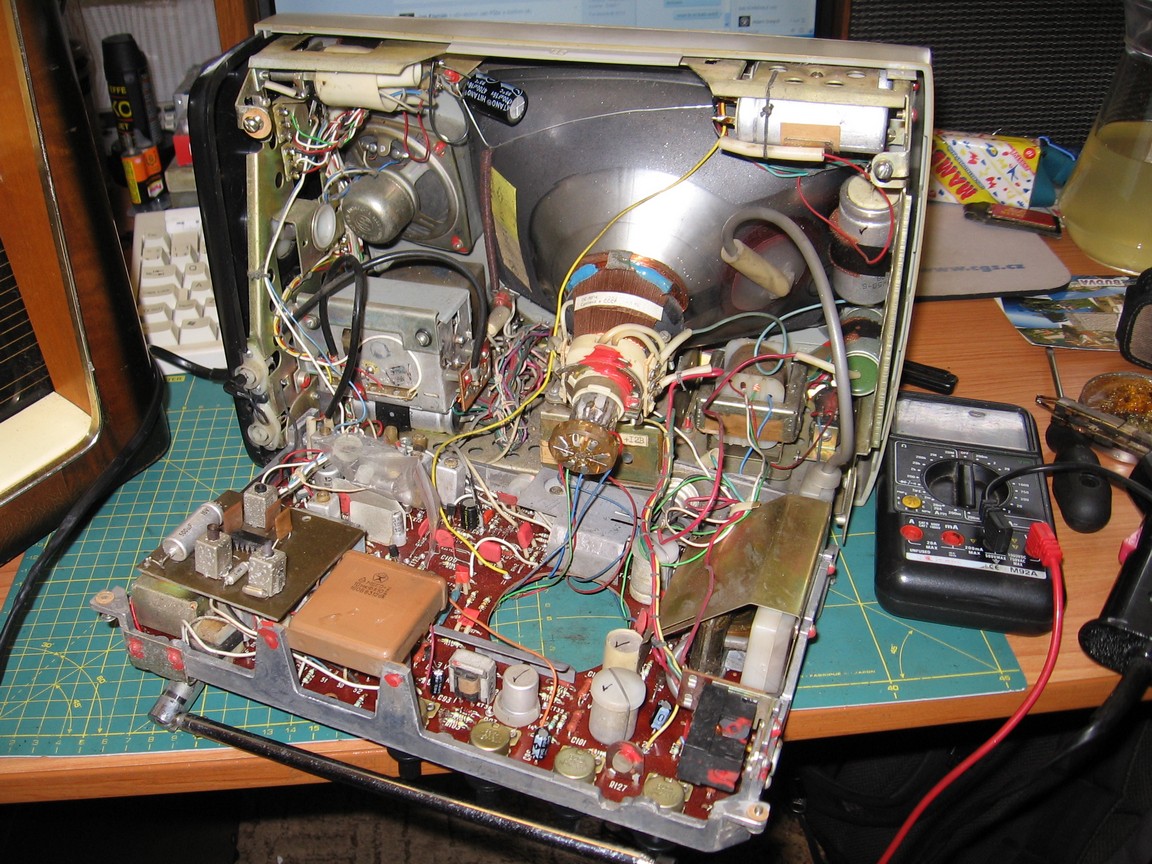

Konstrukce televizoru je typicky sovětská, charakteristické je množství použitých kovů a konstrukce spínaného měniče.

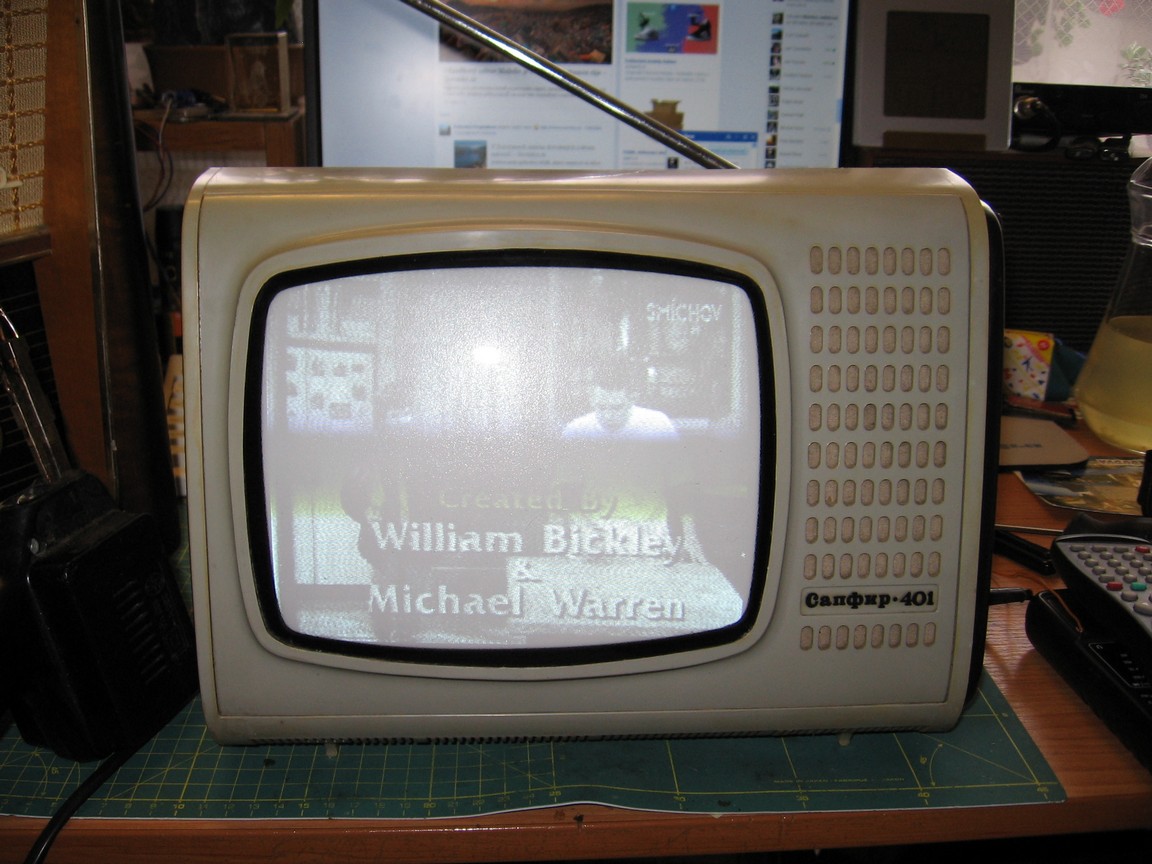

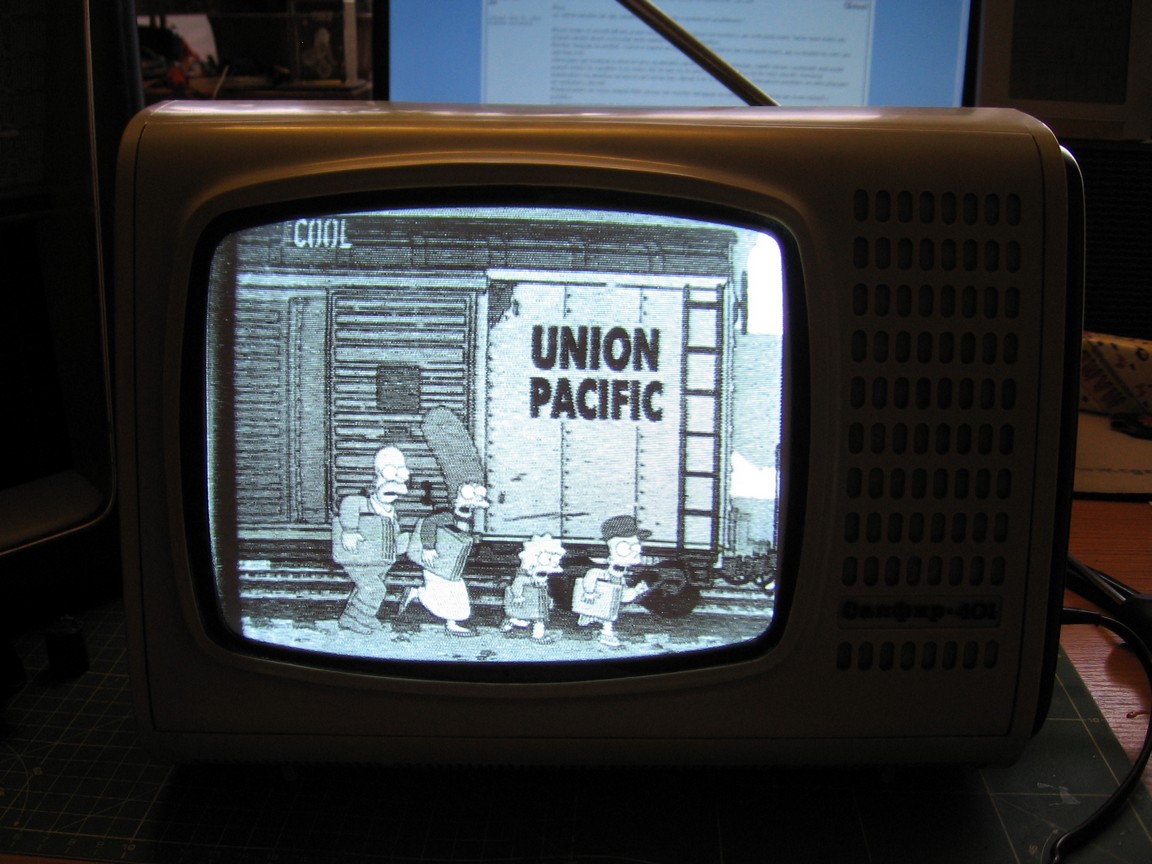

Televizor jsem dostal v roce 2014 na opravu od Slávka Škopíka. Po zapnutí se na obrazovce objevil rastr, ale rozměr byl v obou směrech příliš malý. Po výměně několika elytů již byl svislý rozměr správný, ale vodorovný pořád nebyl dostatečný. Zjistil jsem, že spínaný měnič dává místo 12 V jen 9. Po dostavení napětí trimrem je vše v pořádku a televizor je plně funkční, obrazovka je výborná. Problém je s VN trafem, které je špatně konstruované a dochází u něj ke vzniku koróny a tvoření ozónu.
