Képminta generátor TR-0836/T048

Družstvo Hiradástechnika, Budapešť, Maďarsko, cca 1987

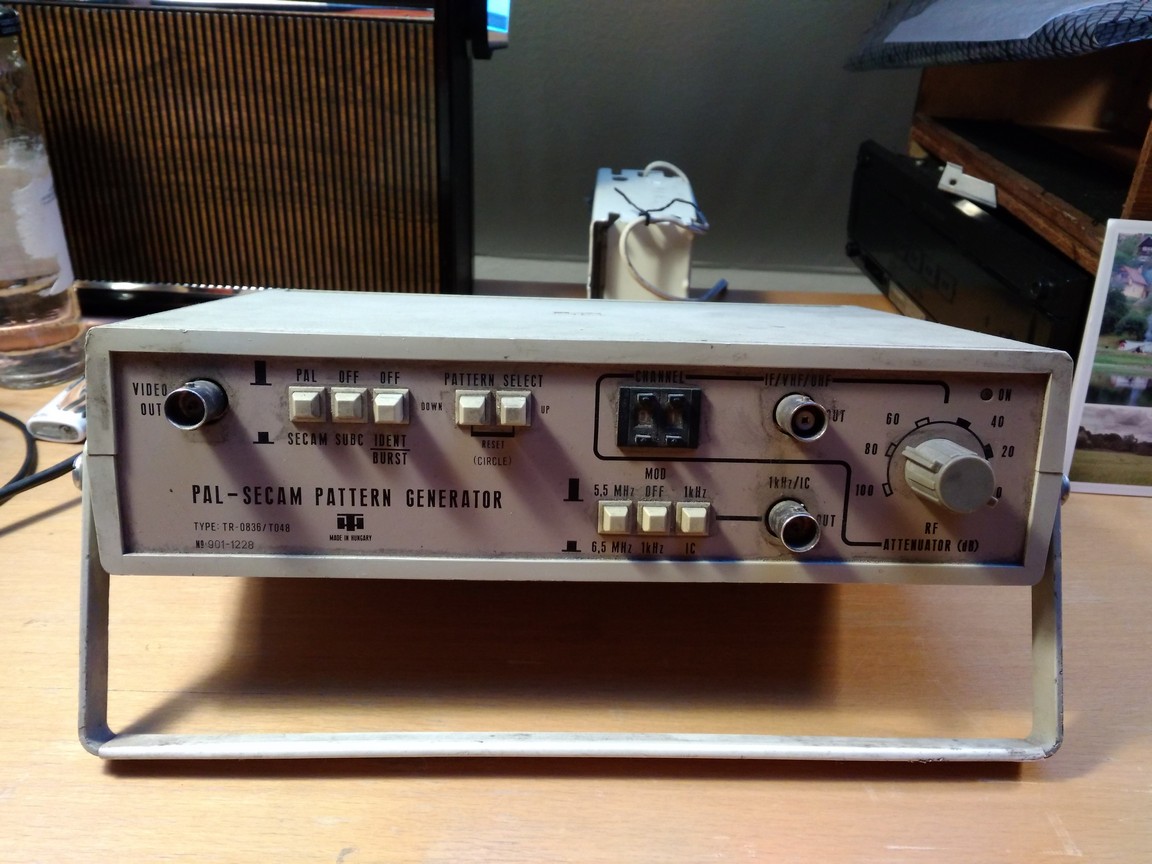

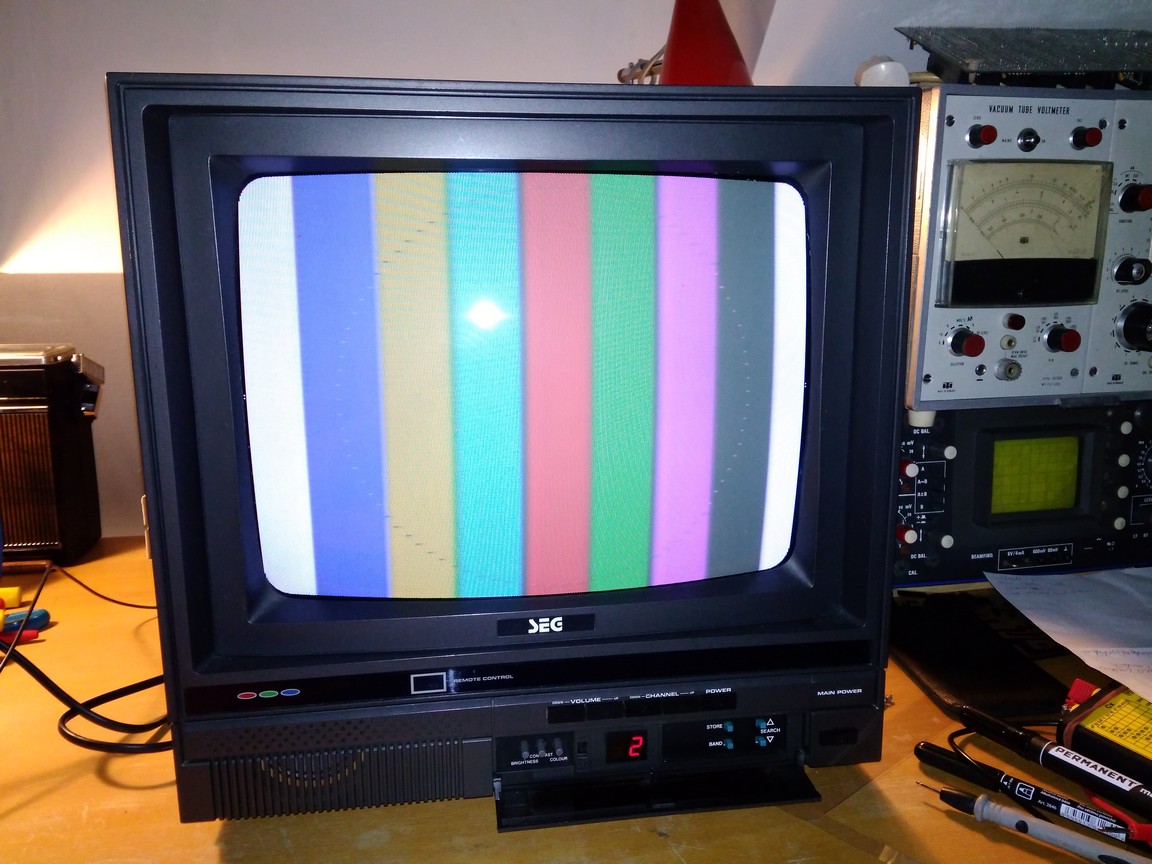

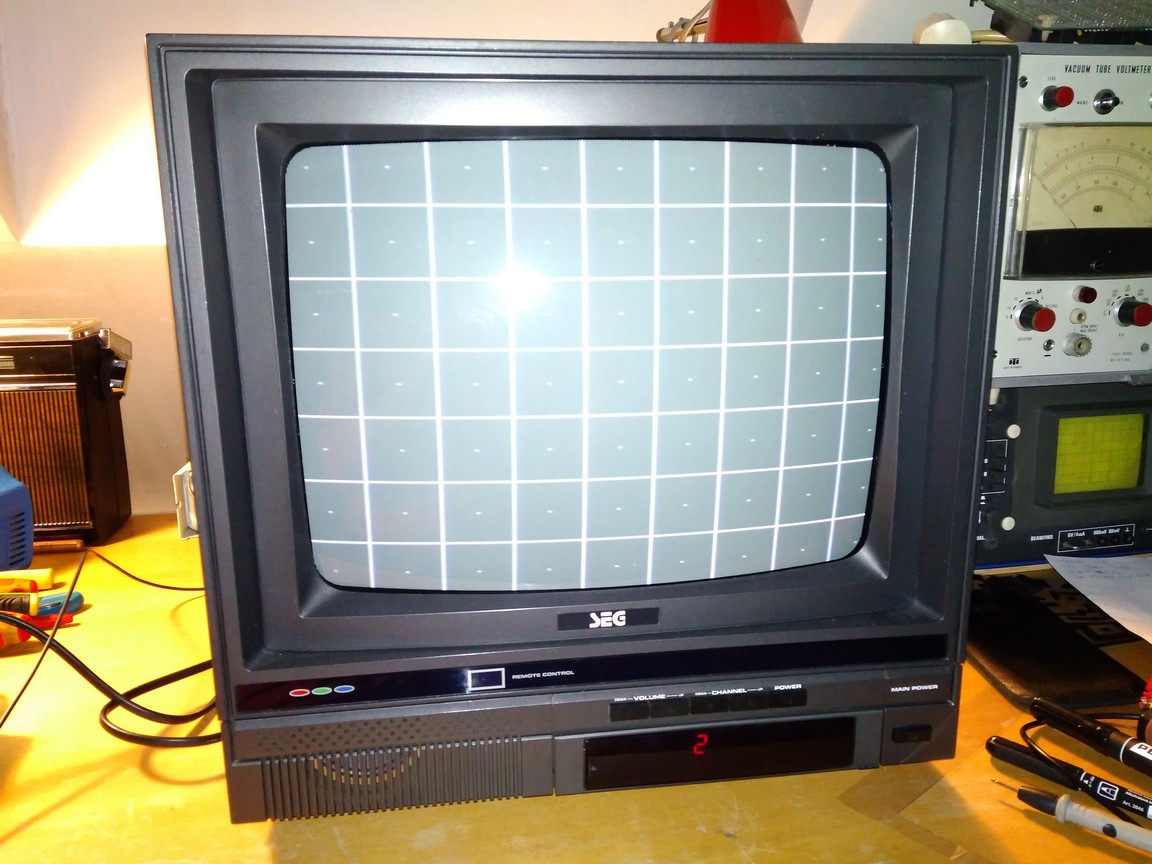

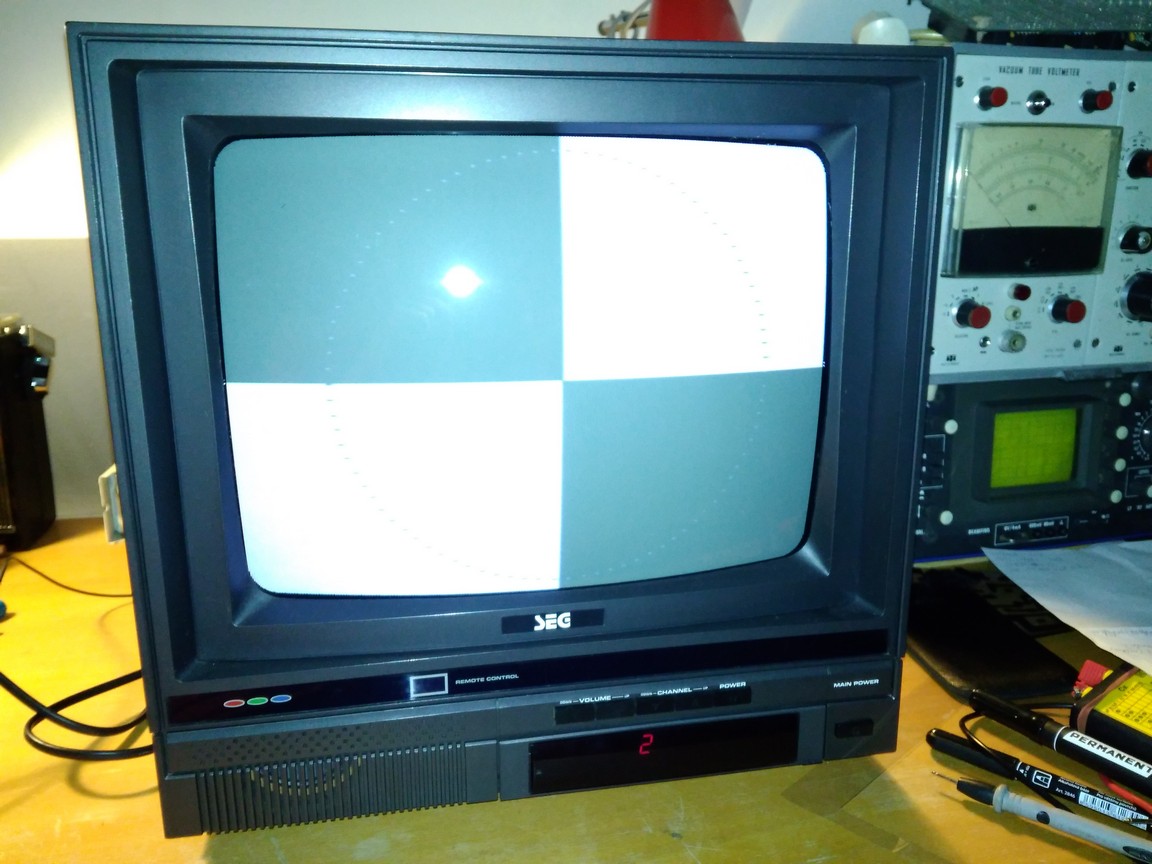

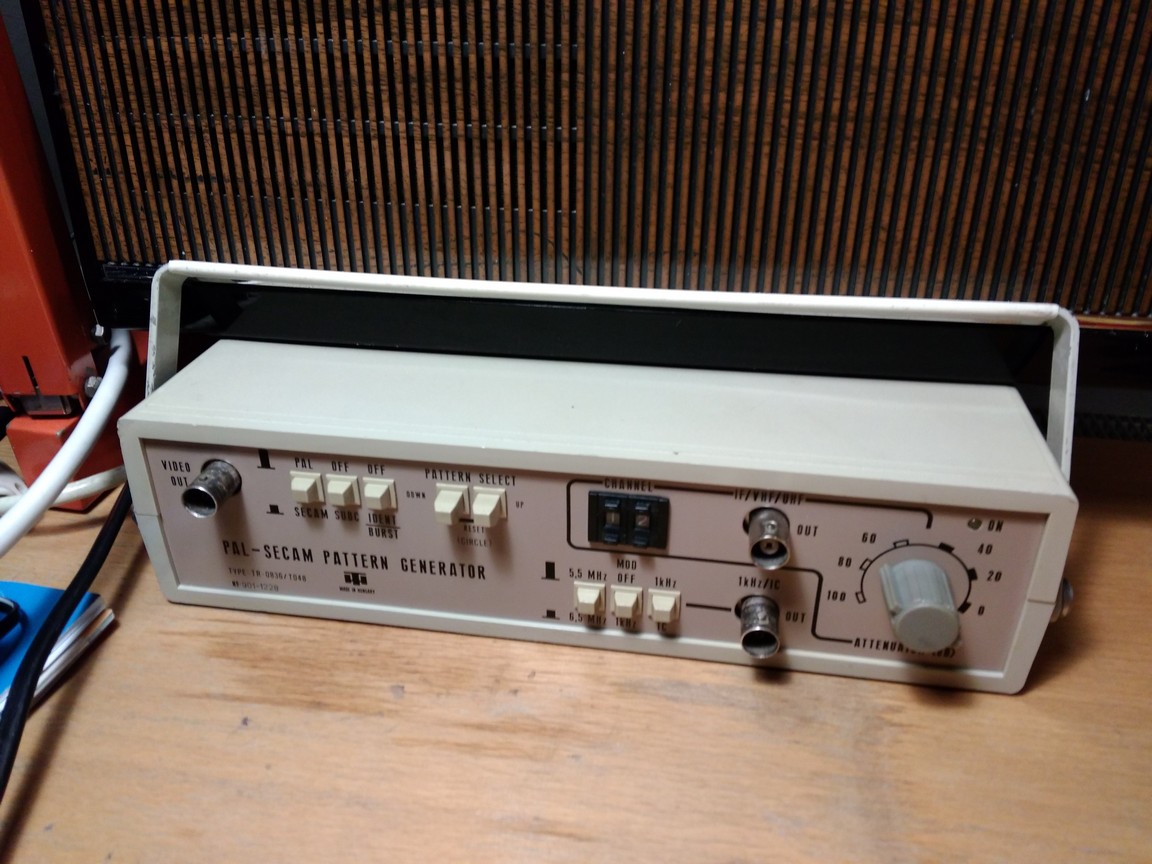

Generátor barevných televizních zkušebních obrazců s modulátorem pro opravy televizních přijímačů. Osazení polovodiči, napájení ze střídavé sítě. Zkušební obrazce - barevné pruhy vodorovně a svisle, mříže, červená obrazovka, šachovnice a jiné. Výstup v barevné normě PAL nebo SECAM, vypínač barvy a identifikačních pulzů. Vypínatelný modulátor zvuku 1 kHz s frekvenčním odstupem 5,5 nebo 6,5 MHz. Modulátor s fázovým závěsem do všech pásem a do obvyklých mezifrekvenčních kmitočtů s elektronickou volbou kanálu a atenuátorem. Výstupy videa v základním pásmu, audia v základním pásmu nebo modulovaného na mezinosném kmitočtu a modulovaného vf signálu na konektory BNC. Plastová skříň s uchem na přenášení.

Generátor jsem získal v lednu 2018 od kolegy. Byl špinavý, jinak fungoval na první zapnutí. Je to výborný přístroj pro opravy televizních přijímačů všech druhů, sympatické jsou jeho malé rozměry. Použitá součástková základna je převážně dovozová, ze zemí RVHP jsou jen některé drobné součástky, generátor obsahuje také několik velkých zákaznických integrovaných obvodů pravděpodobně maďarské výroby. Nepovedlo se mi dohledat rozložení kanálů podle čísel na přepínači, ale všechny pozice by měly být funkční.
